Spis treści

1. Czym jest czystość? Więcej niż widoczna czystość
2. Podstawowe zasady działania sprzętu do badania czystości: wychwytywanie niewidocznych zanieczyszczeń
3. Klasyfikacja głównego sprzętu do badania czystości
4. Obszary zastosowania: Tam, gdzie działa sprzęt do testowania czystości
5. Powszechne błędne przekonania społeczne na temat testów czystości
6. Wytyczne dotyczące obsługi i konserwacji sprzętu testującego
7. Wniosek: Mikroczystość, ukryty fundament krajowej jakości produktu

1. Czym jest czystość? Więcej niż widoczna czystość

Codzienna czystość oznacza brak widocznych plam gołym okiem, natomiast profesjonalna czystość to ustandaryzowane pojęcie ilościowe. Odnosi się do całkowitej ilości, wielkości cząstek i stopnia składu cząstek resztkowych, zanieczyszczeń olejowych, mikroorganizmów i pozostałości chemicznych na powierzchni stałych przedmiotów, wewnątrz mediów płynnych i zamkniętych przestrzeni, podlegających ujednoliconym światowym standardom oceny. Obecnie przyjęte są dwie dominujące uniwersalne standardy przemysłowe: VDA 19.1 dla przemysłu motoryzacyjnego i ISO 16232 dla ogólnych części przemysłowych, natomiast wyłączne standardy czystości mikrobiologicznej mają zastosowanie do sektora spożywczego i medycznego. Zanieczyszczenia dzieli się na dwie kategorie:

A.Zanieczyszczenia cząstkami twardymi:Wióry metalowe, piasek, pył, żużel spawalniczy, powstające głównie podczas procesów obróbki, montażu i czyszczenia, stwarzając największe zagrożenie dla maszyn precyzyjnych;

B.Miękkie zanieczyszczenia organiczne:Oleje technologiczne, środki antyadhezyjne, bakterie, pozostałości białek, kontrolowane głównie w przemyśle medycznym, spożywczym i półprzewodników.

2. Podstawowe zasady działania sprzętu do badania czystości: wychwytywanie niewidocznych zanieczyszczeń

Wszystkie typy sprzętu do badania czystości mają tę samą logikę: zbierają zanieczyszczenia → przetwarzają wykrywalne sygnały → przeprowadzają ilościową analizę danych → oceniają czystość zgodnie z normami. Istnieją trzy główne podejścia techniczne dostosowane do różnych scenariuszy testowania:

2.1. Analiza grawimetryczna (klasyczna metoda podstawowa)

Jest to najczęściej stosowana metoda testowania części przemysłowych oparta na prostych zasadach. Specjalny płyn czyszczący służy do płukania testowanych detali w celu usunięcia wszelkich zanieczyszczeń powierzchniowych. Zmieszaną ciecz odpadową filtruje się pod próżnią przez mikroporowate membrany filtracyjne o stałych rozmiarach porów, aby wychwytywać zanieczyszczenia na powierzchni membrany. Po wysuszeniu i osuszeniu membrany filtra, bardzo precyzyjna mikrowaga waży membranę przed i po filtracji, a różnica wagowa jest równa całkowitej masie zanieczyszczeń. Membrany filtracyjne o porach 1 μm, 5 μm i 10 μm są powszechnie stosowane do konwencjonalnych testów części hydraulicznych i samochodowych. Metoda ta charakteryzuje się niskim kosztem i zgodnymi danymi testowymi, jednak nie umożliwia identyfikacji wielkości cząstek ani składu materiału.

2.2. Analiza obrazu optycznego (precyzyjna metoda mainstreamowa)

Wyposażony w mikroskopy metalurgiczne o dużym powiększeniu, moduły obrazowania o wysokiej rozdzielczości i inteligentne algorytmy, sprzęt ten przetwarza próbki membran filtracyjnych, automatycznie rejestruje obrazy membran w pełnym polu oraz inteligentnie identyfikuje rozmiar, ilość i morfologię cząstek. Potrafi odróżnić przewodzące cząstki metali od niemetalicznych cząstek pyłu i bezpośrednio generować oficjalne, zgodne raporty z testów. W modelach wysokiej klasy zastosowano rozpoznawanie sztucznej inteligencji w celu identyfikacji materiałów cząsteczkowych i śladowych źródeł zanieczyszczeń, takich jak przetwarzanie gruzu po szlifowaniu i pyłu zewnętrznego, które są szeroko stosowane w nowym przemyśle energetycznym i lotniczym.

2.3. Szybka analiza indukcyjna (przenośna metoda przesiewowa)

Składa się z dwóch gałęzi: detekcji fluorescencji ATP i detekcji rozpraszania lasera, które nie wymagają przygotowania próbki rozpuszczalnika do szybkich kontroli na miejscu. Detektory fluorescencyjne ATP wykrywają mikroorganizmy powierzchniowe i pozostałości organiczne poprzez biologiczną reakcję fluorescencji i dostarczają wyniki w ciągu 10 sekund. Są szeroko stosowane do punktowej kontroli blatów szpitalnych, zastawy stołowej w cateringu i warsztatów farmaceutycznych. Laserowe liczniki cząstek wykorzystują zasady blokowania i rozpraszania światła w celu wykrywania cząstek zawieszonych w oleju i oczyszczonej wodzie, stosowane do monitorowania on-line jakości oleju hydraulicznego i oczyszczonej wody.

3. Klasyfikacja głównego sprzętu do badania czystości

Sprzęt głównego nurtu, sklasyfikowany według scenariuszy zastosowań i form funkcjonalnych, dzieli się na cztery kategorie, obejmujące pełne scenariusze, od kontroli wyrywkowych w warsztatach po precyzyjne wykrywanie w laboratorium:

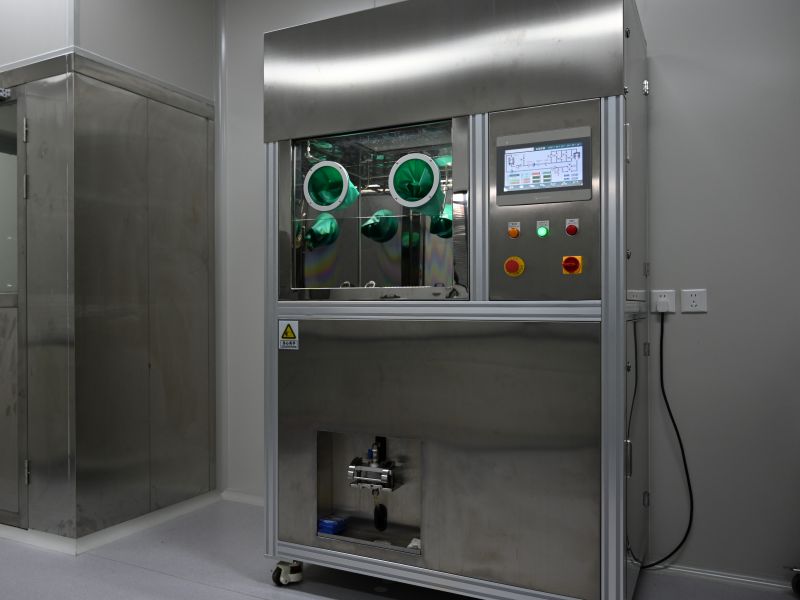

3.1. Zintegrowany system badania czystości komponentów

Uniwersalne urządzenie laboratoryjne składające się z maszyny do czyszczenia ekstrakcyjnego, jednostki filtracji próżniowej, zintegrowanej suszarki i inteligentnego analizatora obrazu. Wykonuje automatyczne przygotowanie próbek, testowanie i generowanie raportów w pełnej zgodności z normami krajowymi VDA i ISO. Zaprojektowany do kontroli jakości partii samochodowych skrzyń biegów, korpusów nowych akumulatorów i suwaków zaworów lotniczych, osiąga dokładność testową 0,1 mg.

3.2. Przenośny detektor czystości

Kompaktowy, podręczny sprzęt niewymagający przygotowania próbki ani materiałów eksploatacyjnych, przeznaczony do szybkiego badania przesiewowego na miejscu. Ma zastosowanie do wykrywania zanieczyszczeń olejowych w warsztatach samochodowych i punktowej kontroli czystości powierzchni przedmiotu obrabianego w fabrykach. Dane testowe służą wyłącznie do celów referencyjnych i nie dotyczą oficjalnych raportów zgodności fabryki.

3.3. Licznik cząstek cieczy

Specjalizuje się w wykrywaniu mediów płynnych i mierzy zawartość cząstek zawieszonych w oleju hydraulicznym, oleju smarowym, oczyszczonej wodzie farmaceutycznej i roztworach butelkowanych. Monitoruje w czasie rzeczywistym czystość oleju, aby przewidzieć zużycie rurociągów hydraulicznych i awarie obwodów olejowych, szeroko stosowane w hutach stali, elektrowniach wiatrowych i branżach zajmujących się konserwacją urządzeń hydraulicznych.

3.4. Detektor czystości mikrobiologicznej

Koncentruje się na wykrywaniu higieny biologicznej, w tym na detektorach fluorescencji ATP i próbnikach bakterii unoszących się w powietrzu. Wykrywa głównie bakterie, pleśń i pozostałości organiczne w celu weryfikacji czystości środowiska w salach operacyjnych, warsztatach spożywczych i warsztatach pakowania sterylnego.

4. Obszary zastosowania: Tam, gdzie działa sprzęt do testowania czystości

Wbrew powszechnemu nieporozumieniu, taki sprzęt nie ogranicza się do fabrycznej kontroli jakości, ale jest niezbędny do codziennego użytku i inteligentnej produkcji wysokiej klasy:

4.1. Przemysł motoryzacyjny i nowa energia (największa liczba zastosowań)

Należy ściśle kontrolować pozostałości metalowe w skali mikronowej we wtryskiwaczach paliwa samochodowego, zaworach hamulcowych, łożyskach, nowych rurociągach chłodzących akumulatory i precyzyjnych częściach silników. Statystyki pokazują, że ponad 60% awarii układów hydraulicznych pojazdów jest spowodowanych zakleszczeniem drobnych zanieczyszczeń. Ważny raport z badania czystości jest obowiązkowym wymogiem przyjęcia wszystkich części samochodowych przed dostawą.

4.2. Przemysł farmaceutyczny i medyczny (sektor związany z życiem)

Na jednorazowych strzykawkach, narzędziach chirurgicznych, materiałach eksploatacyjnych do implantów ortopedycznych i wewnętrznych ściankach opakowań farmaceutycznych nie wolno pozostawiać bakterii ani pozostałości. Pobieranie próbek w ramach medycznych infekcji szpitalnych oraz kontrola jakości wyrobów medycznych w masowej produkcji opierają się na detektorach ATP i mikroskopijnym sprzęcie do badania czystości, aby wyeliminować ryzyko infekcji pooperacyjnych i skażenia materiałów eksploatacyjnych.

4.3. Wysokiej klasy produkcja lotnicza

Obwody oleju w silnikach lotniczych, podzespoły hydrauliczne samolotów i precyzyjne części satelitów wymagają kontroli zanieczyszczeń o wielkości zaledwie 2 μm. Dedykowane, bardzo precyzyjne analizatory czystości gwarantują zero awarii sprzętu w warunkach pracy na ekstremalnie dużych wysokościach, służąc jako niezbędny sprzęt do kontroli jakości w produkcji lotniczej.

4.4. Żywność, codzienne pola chemiczne i cywilne

Obejmuje wykrywanie zanieczyszczeń wody pitnej, badanie cząstek roztworu podstawowego napoju, badanie sterylności kosmetyków i kontrolę higieny zastawy stołowej w gastronomii. Przenośne detektory szybko oceniają przestrzeganie zasad higieny, aby chronić bezpieczeństwo konsumpcji publicznej.

4,5. Przemysł półprzewodników i elektroniczny

Weryfikuje klasę pomieszczeń czystych w warsztatach produkcyjnych płytek płytek drukowanych, płytek drukowanych i elementów soczewek optycznych oraz wykrywa kurz powierzchniowy na elementach elektronicznych, zapobiegając zwarciom obwodów i defektom obrazowania powodowanym przez mikrocząstki, aby poprawić współczynnik wydajności produktów elektronicznych.

5. Powszechne błędne przekonania społeczne na temat testów czystości

Trzy popularne błędne przekonania:

1. Wycieranie obrabianych przedmiotów do czysta oznacza zgodność ze standardami: szmaty mogą usunąć jedynie duże, widoczne cząstki, pozostawiając nietknięte zanieczyszczenia w skali mikronowej;

2. Wszystkie detektory mają tę samą precyzję: urządzenia przenośne służą wyłącznie do badań przesiewowych, natomiast laboratoryjne urządzenia do obrazowania mogą wystawiać oficjalne raporty zgodności;

3. Czyszczenie zwykłą wodą spełnia standardy: olej przemysłowy i osadzone cząstki można usunąć wyłącznie za pomocą specjalnego rozpuszczalnika ekstrakcyjnego zamiast zwykłej wody.

6. Wytyczne dotyczące obsługi i konserwacji sprzętu testującego

Sprzęt do badania czystości to precyzyjny przyrząd optyczny i wagowy, którego codzienna konserwacja bezpośrednio wpływa na dokładność testu. Poniżej wymieniono trzy podstawowe zasady konserwacji:

Wagi precyzyjne i mikroskopijne moduły detekcyjne należy umieszczać w laboratoriach odpornych na wstrząsy, pyłoszczelność i utrzymujących stałą temperaturę, aby uniknąć zakłóceń przepływu powietrza i wibracji w danych ważenia i obrazowania;

Membrany filtracyjne i rozpuszczalniki czyszczące to dedykowane materiały eksploatacyjne o standardowych rozmiarach porów; niedopasowane materiały eksploatacyjne bezpośrednio doprowadzą do nieprawidłowych wyników testu;

Sondy i porty pobierania próbek sprzętu przenośnego należy regularnie dezynfekować, aby uniknąć zanieczyszczenia krzyżowego i zawyżonych danych testowych.

7. Wniosek: Mikroczystość, ukryty fundament krajowej jakości produktu

Ludzkie oczy mają nieodłączne ograniczenia wizualne i rozpoznają jedynie plamy w skali milimetrowej, a nie cząsteczki mikronowe i submikronowe, które są wychwytywane i oznaczane ilościowo przez sprzęt do testowania czystości. Mniej rzucający się w oczy niż wielkoseryjne maszyny produkcyjne, taki sprzęt buduje niewidzialną linię obrony dla precyzyjnej produkcji, higieny medycznej i bezpieczeństwa publicznego. Wraz z unowocześnieniem nowych źródeł energii, wysokiej klasy urządzeń medycznych i przemysłu lotniczego, standardy czystości przemysłowej stale się poprawiają. Inteligentny, w pełni automatyczny i identyfikowalny za pomocą sztucznej inteligencji sprzęt do testowania czystości stał się standardową konfiguracją przemysłową, zapewniającą bezpieczeństwo i jakość produktów przemysłowych i towarów cywilnych poprzez precyzyjną mikrodetekcję.
